Pergunta surpresa: Qual é a parte mais crítica da parte eletrônica da sua guitarra – além dos captadores?Resposta: Seus potenciômetros!
Potenciômetros – ou simplesmente, pots – determinam quanta frequência do sinal vai do seu captador para a saída. E embora alguns guitarristas fiquem satisfeitos deixando-os totalmente abertos, conhecer esses pequenos componentes pode abrir sons que estão escondidos bem debaixo dos seus dedos.
Embora alguns possam argumentar que estamos entrando em detalhes demais, este é o ponto crucial para obter o melhor desempenho de seus captadores favoritos. E os pots vêm em uma ampla variedade de configurações. De classificações de impedância a tamanhos, construção do eixo e inclinação, há muito o que aprender. Então vamos começar.
Alguns termos importantes
- Classificação (impedância): A classificação de um pot é uma medida da resistência que ele coloca no seu sinal à medida que ele passa. Não vamos entrar na matemática, mas é importante saber que classificações diferentes geralmente funcionam melhor quando combinadas com vários estilos de captador.
- Capacitor: Um capacitor é um dispositivo que desvia o fluxo de frequências da sua guitarra. Diferentes classificações afetam diferentes frequências. É por isso que você não perde graves ao girar o botão de tonalidade para trás.
- Resistor: Um resistor é um dispositivo com uma quantidade mensurável de resistência. Simplificando, um resistor impede o fluxo de eletricidade e diminui a intensidade do sinal.
- Resistor variável: Todos os pots são resistores variáveis (e, portanto, controles de volume). Eles são resistores que você controla em tempo real, permitindo restringir quantidades variáveis de sinal através do seu circuito.
- Pot de tonalidade vs. pot de volume: Acredite ou não, geralmente são o mesmo tipo de pot. Enquanto um volume restringirá todas as frequências e desligará seu sinal, a simples adição de um capacitor e/ou resistor permite que frequências específicas passem sem serem afetadas. Então você pode desligar seus agudos enquanto mantém seus graves, também conhecido como pot de tonalidade.
- Push/Pull Pot: Este é um tipo de pot que combina o pot padrão com uma chave independente integrada. Eles são perfeitos para adicionar funcionalidade ao circuito eletrônico da sua guitarra sem furar novos buracos na parte superior. E eles são extremamente populares para divisão de captação e de bobina.
- Eixo: O eixo de um pot é a peça que se destaca do conjunto. É também a parte onde o botão de controle é preso. Pode parecer uma peça simples do quebra-cabeça, mas o eixo faz uma grande diferença para encontrar o pot certo para sua guitarra.
- Inclinação (taper): A inclinação do seu pot determina o quão rápido, lento ou gradual o pot afeta o seu sinal conforme você o gira. Os dois tipos de inclinação que vamos abordar aqui são linear e logarítmica (áudio).
Encontrando os pots perfeitos
Aqui estão os aspectos mais importantes a serem considerados ao encontrar os pots certos para sua guitarra. Vamos abordá-los em uma ordem específica para sairmos do outro lado com os pots perfeitos para o seu instrumento.
Considerações eletrônicas
![](https://lh7-us.googleusercontent.com/1DtHqXz1jMXmF6J1ukOeC5pnAsBpCDXVBdf2BVgmXIoeuYAMUb2crSDw8zzhk-h48weWoO5ht6RLyirbCs5gnrxPJ7-9mTSqHLHK7Xewb-XfwoBF021mLzT-9WcHWv9A_TRq0HV2zfD5UDDFRbM2pVA)

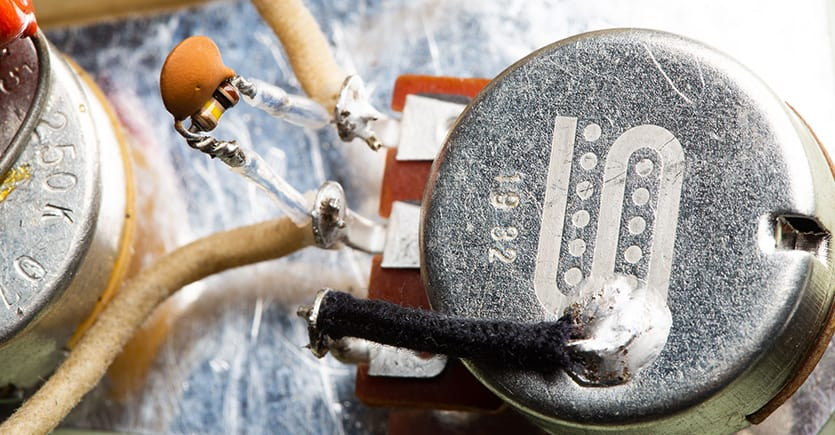

Classificação dos potenciômetros
Os fabricantes classificam cada pot de guitarra em um valor específico. E, geralmente, com pots de valor mais alto, mais frequências podem passar pelo pot. Isso lhe dá um sinal mais brilhante com mais detalhes de agudos. O inverso é verdadeiro com valores mais baixos. Embora isso afete seu timbre conforme você gira o pot para trás, também afeta seu timbre geral quando você o aumenta até o volume máximo.
As cinco classificações de pot mais comuns usadas para guitarra elétrica são 25k, 100K, 250k, 500k e 1Meg. Tecnicamente, cada um deles funciona com qualquer captador de guitarra. Mas existem algumas diretrizes gerais que os construtores de guitarras seguem e dois principais valores de impedância aparecem repetidamente: 250K e 500K.
Essas classificações têm sido o padrão ouro por décadas:
- Pots de 25k ou 100K: Captadores ativos
- Pots de 250k: Captadores single-coil
- Pots de 500k: Captadores humbucker
- Pots de 1Meg: Jazzmasters, algumas Telecasters e alguns captadores ativos
Lembre-se, essas não são regras rígidas. Você pode usar um pot de 500k com captadores single-coil. Isso lhes dará um tom mais brilhante. Você também pode colocar pots de 250k em um conjunto de humbuckers para uma tonalidade mais quente. Mas quando você começa a combinar diferentes tipos de captadores, é forçado a escolher uma classificação que satisfaça ambos.
- Pots de 250K oferecem menor resistência aos captadores da sua guitarra. Não pense em mais ou menos resistência. É na verdade a posição da resistência que faz a diferença. Por causa disso, os pots de 250K naturalmente atenuam mais frequências agudas do que os pots com classificações mais altas. Isso os torna perfeitos para os timbres mais brilhantes dos captadores single-coil passivos, e quase universalmente combinados com eles.
- Como você provavelmente pode adivinhar, os pots de 500K têm maior resistência, diminuindo seu impacto nas frequências agudas. Isso os torna a escolha perfeita para uso com os timbres geralmente mais “escuros” dos captadores humbuckers passivos.
Menção honrosa:
Pots de 1 Meg: A classificação extremamente alta desses pots ajuda a realçar o timbre em certos captadores. Frequentemente encontrados em Jazzmasters, algumas Telecasters dos anos 70 e guitarras equipadas com humbuckers Wide-Range. Eles também são um mod popular para guitarristas que desejam máximo brilho e ataque.
- Ativo vs. Passivo
Captadores ativos são captadores que necessitam de alimentação, geralmente de baterias 9V. Eles requerem pots com uma classificação de impedância muito baixa de 25K. Embora as frequências desempenhem um papel aqui, essa baixa resistência é, na verdade, para corresponder às impedâncias LO-Z alimentadas por bateria que esses sistemas fornecem.

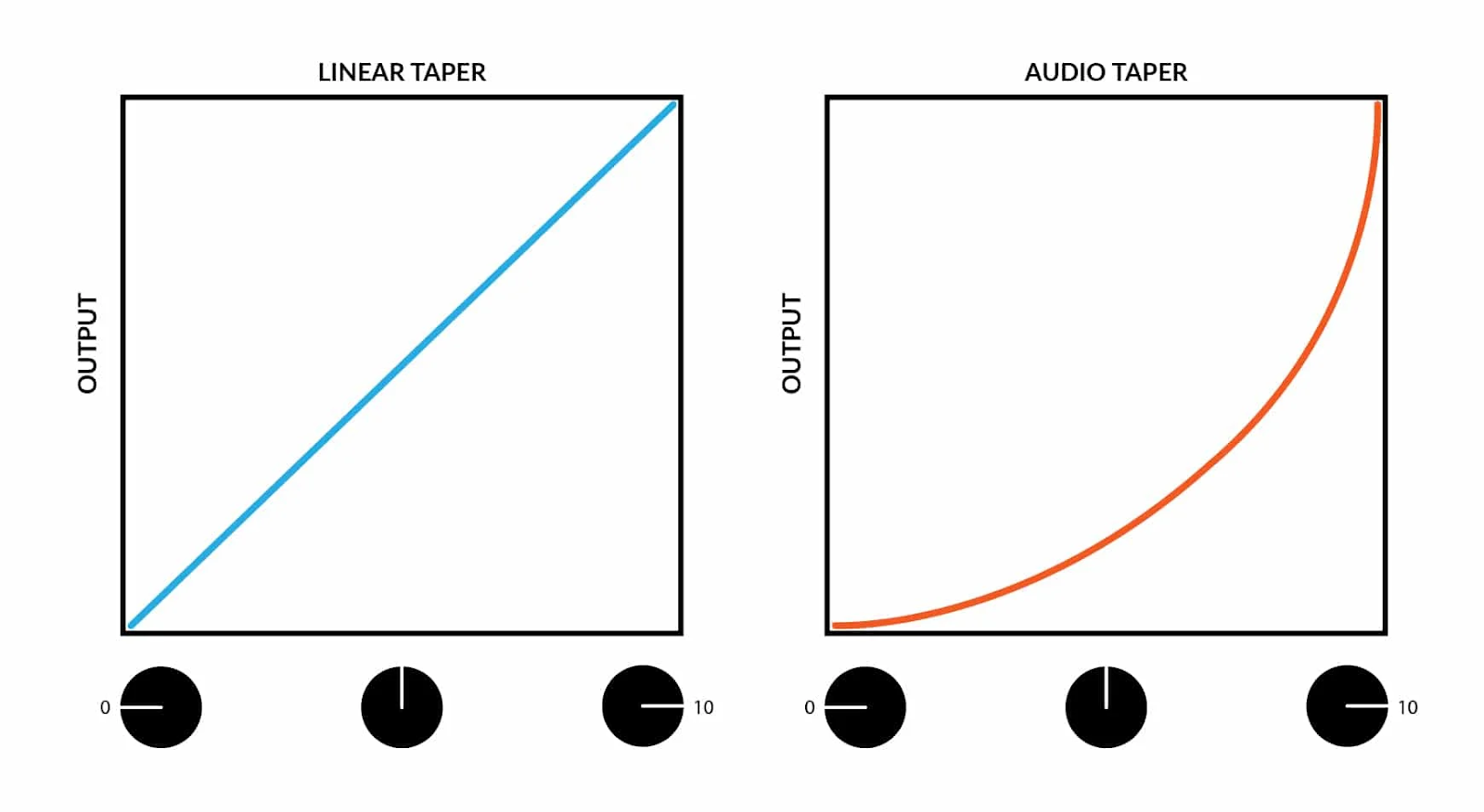

Inclinação de áudio vs. inclinação linear
Inclinação é a suavidade e rapidez com que os pots atenuam o sinal conforme você os gira. Como regra geral, a inclinação de áudio fornece uma sensação e sonoridade de aumento mais natural. Isso permite muitos tons diferentes em toda a faixa do pot.
Os pots de inclinação linear reagem de maneira bem diferente. Este estilo de pot se parece mais com um interruptor liga/desliga. Ao elevar o pot de zero, você notará um aumento significativo e rápido em seu sinal no primeiro quarto de volta. A partir daí, pode parecer que muito pouco acontece no resto da faixa.
Não é uma falha do design, muitos guitarristas preferem a forma como isso lhes dá muito espaço para trabalhar ao fazer ajustes finos em seu timbre e volume.
Se você escolher inclinação de áudio ou linear é uma questão de preferência pessoal. E você realmente não pode errar. É por isso que recomendamos fortemente experimentar os dois. Alguns guitarristas até preferem usar um em seus controles de volume e outro em seus controles de tonalidade.
Considerações de construção
Como se navegar por todos os componentes eletrônicos tecnológicos não fosse confuso o suficiente, os pots também vêm em uma tonelada de estilos de construção diferentes. E, assim como garantir que você tenha a correspondência eletrônica certa para sua guitarra, é igualmente essencial escolher um com o estilo de construção perfeito.
Eixos
Uma maneira de diferenciar os pots e separá-los é pelo eixo (a peça que gira dentro do corpo do pot). Quando se trata de pots de eixo sólido e dividido, as diferenças não afetam o seu timbre, mas irão guiar sua escolha em botões.
- Eixo Dividido:
Eixos divididos são o estilo mais comum de potenciômetros encontrados em guitarras elétricas. Definidos pela ranhura que corre no meio do eixo, esses pots utilizam fricção para manter seus botões seguros. Ao separar ligeiramente os dois lados do eixo, suas estrias podem segurar o botão e mantê-lo no lugar.
Embora isso facilite a troca dos botões, apresenta seus próprios desafios. Por exemplo, se os lados do eixo não estiverem pressionando o botão com força suficiente, é fácil que ele se solte. E como alcançar o ajuste certo requer manipulação do metal, os lados do eixo podem quebrar se pressionados com muita força.
- Eixos Sólidos:
Eixos sólidos eliminam as estrias do eixo e a ranhura no meio. Em vez disso, eles utilizam uma única peça lisa de metal sólido. Este estilo de pot requer um botão equipado com uma inserção de metal e parafuso de fixação para segurar.
O benefício de um pot de eixo sólido é que, quando o parafuso de fixação está seguro, ele se mantém firme. E há pouca chance de quebrar o eixo. Infelizmente, se o parafuso de fixação se soltar, mesmo um pouco, nada impedirá que seu botão saia voando no meio da apresentação.
Os Tamanhos
Agora vamos garantir que você tenha o ajuste certo.
Ao discutir o tamanho do pot, há duas coisas principais a se pensar: comprimento e diâmetro do eixo. Essas diferenças são puramente uma questão de obter o ajuste correto para sua guitarra e não fazem nenhuma diferença no desempenho do pot. Felizmente, saber qual é o certo para o seu instrumento é uma tarefa simples.

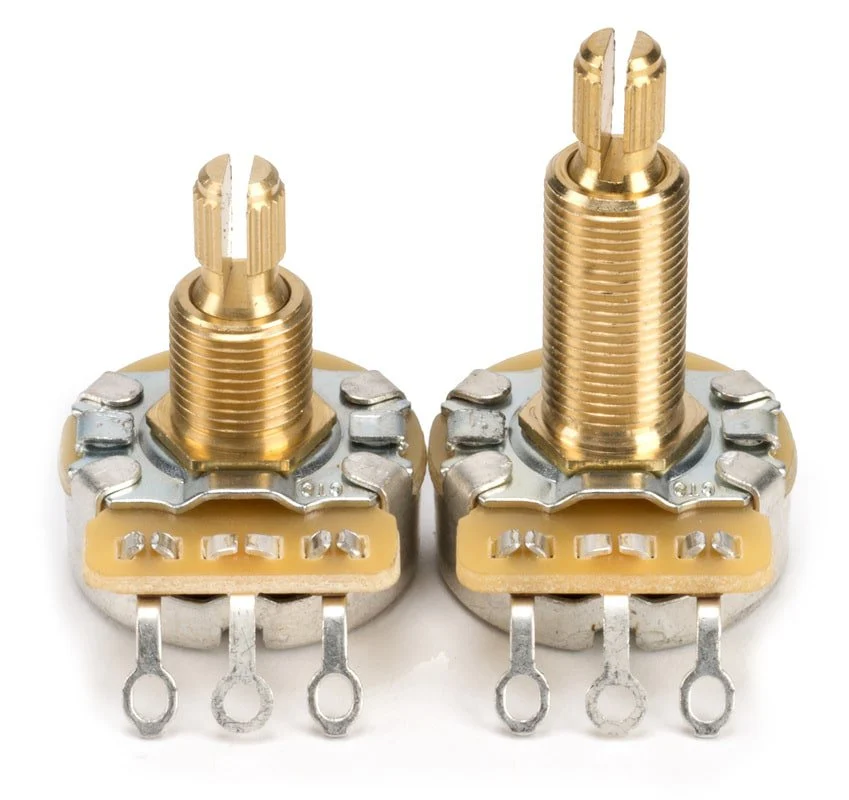

O comprimento do eixo é a primeira consideração. Guitarras com tampos grossos e arqueados, como Les Pauls, algumas Paul Reed Smiths, etc., requerem um pot com um eixo longo para garantir que haja material suficiente acima do tampo para caber seus botões de controle. Guitarras com controles montados em pickguard, tampo fino arqueado ou construção plana são candidatas perfeitas para a variedade de eixo curto.
Comprimento do Eixo
- Eixo Longo: Les Paul, PRS com tampo esculpido e designs similares
- Eixo Curto: Stratocaster, Telecaster, SG, Jazzmaster, ES-335, Explorer, Flying V e designs similares
Diâmetro
Tão importante quanto o comprimento do eixo é o seu diâmetro. Devido às diferenças nos sistemas de medição, os pots e os furos roteados em uma guitarra podem variar entre produtos importados e fabricados nos Estados Unidos. Muitas vezes, pots e guitarras importados apresentam eixos e cavidades mais estreitos. Isso significa que você não poderá encaixar um pot no estilo americano em muitas cavidades de guitarras importadas sem alargar o furo primeiro. Por outro lado, instalar um pot no estilo importado em uma guitarra americana pode deixar muito espaço, dificultando a fixação do pot no lugar.
Embora existam soluções para ambas as situações, é altamente recomendável medir a cavidade da sua guitarra antes de comprar os pots de substituição.
Diâmetros gerais de ambos os tipos:
- Estilo americano: ¼”
- Estilo importado: 6 mm
Pots Push/Pull
O último estilo de construção de pot que abordaremos aqui são os push/pull. Para guitarristas que estão satisfeitos com a versatilidade de sua guitarra e não procuram mais opções de troca de captador, pule para a próxima seção. Para o resto de nós, continue lendo!
Push/pull pots são simplesmente a combinação de um potenciômetro e um mecanismo de chaveamento. Enquanto sua seção de potenciômetro age da mesma forma que um pot não push/pull de classificação semelhante, o chaveamento independente também os torna uma maneira conveniente e versátil de aumentar a flexibilidade sonora da sua guitarra.
Desde adicionar recursos de coil-tapping e divisão até ativar componentes eletrônicos integrados, ser uma chave ativa/passiva ou uma chave killswitch, há poucos limites para o que esses pots podem fazer. Mas o melhor de tudo, eles fazem tudo isso mantendo a aparência da sua guitarra original. Não há necessidade de furar buracos extras na sua guitarra!
Yngwie, Liberators e muito mais!
Esperamos que agora você possa escolher os potenciômetros com a resistência, inclinação, estilo de eixo, diâmetro e comprimento perfeitos, além de determinar se o push-pull é o caminho a seguir. Seja qual for a sua escolha, oferecemos aqui várias opções para garantir que você dê aos captadores da sua guitarra a combinação perfeita.

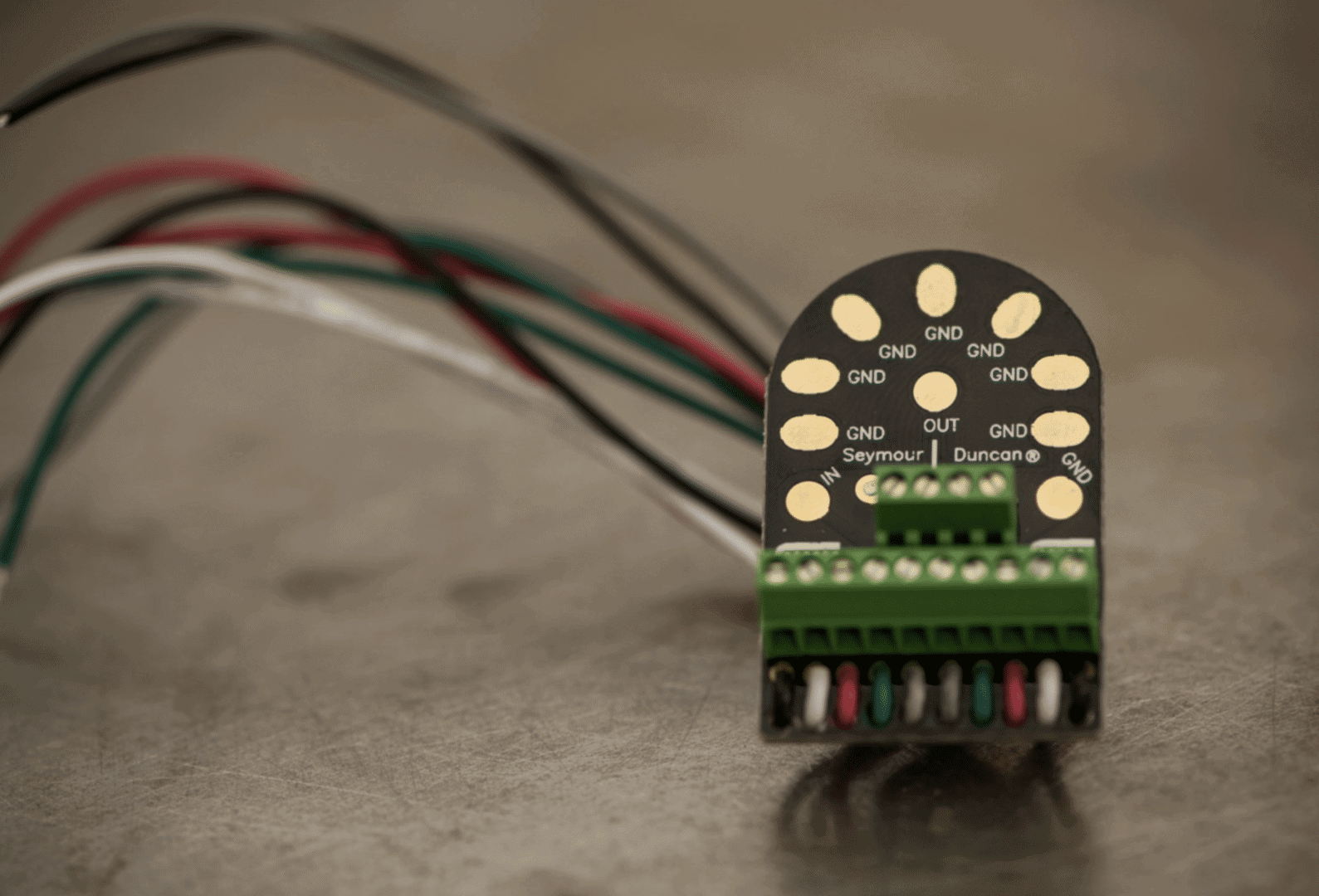

Pots Liberator
Nossos pots Liberator não são apenas de altíssima qualidade e oferecem desempenho excepcional, mas também são uma oração atendida para guitarristas que adoram trocar captadores. Ao equipá-los com conexões sem solda simples e seguras, você testa novos captadores com a mesma rapidez com que pode colocá-los dentro e fora da guitarra. E sua conexão sem solda é tão confiável quanto uma solda tradicional.
Disponíveis nas variedades 250K e 500K, os potenciômetros Liberator são a maneira perfeita de encontrar o seu conjunto ideal de captadores para guitarra elétrica.
Pots Standard e YJM Speed
Cada pot tem sua própria ação e sensação. Alguns guitarristas gostam que eles sejam suaves e soltos para uma manipulação rápida do controle, enquanto outros gostam que seus pots ofereçam um pouco de resistência. Isso os mantém estáveis quando você os esbarra acidentalmente.

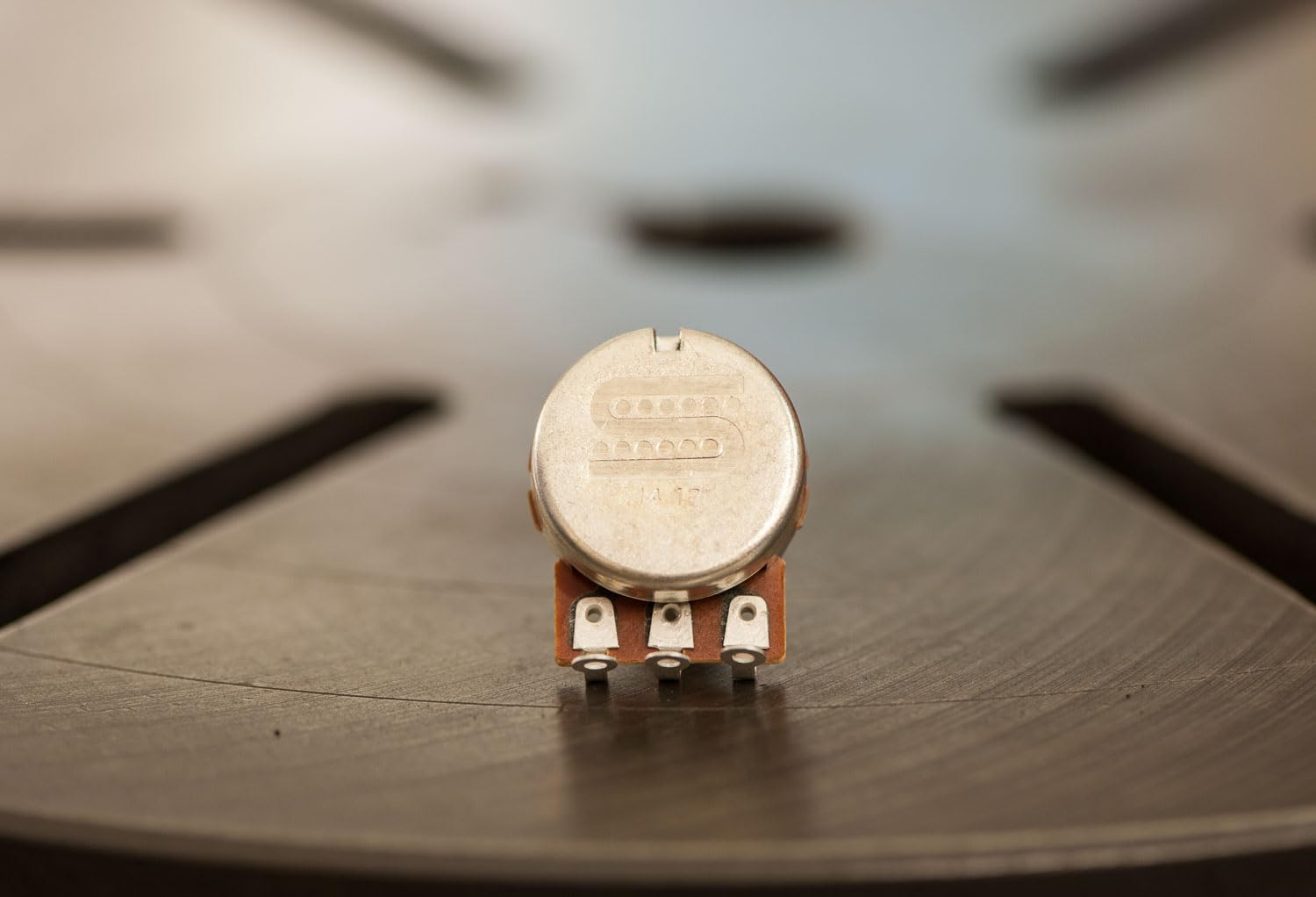

Nossos pots Seymour Duncan padrão são um meio termo perfeito, oferecendo fácil controle e a quantidade certa de resistência. Mas assim que começamos a trabalhar com o inimitável Yngwie Malmsteen em seu conjunto de captadores exclusivos, nasceu uma nova geração de potenciômetro Seymour Duncan, o YJM Speed Pot.

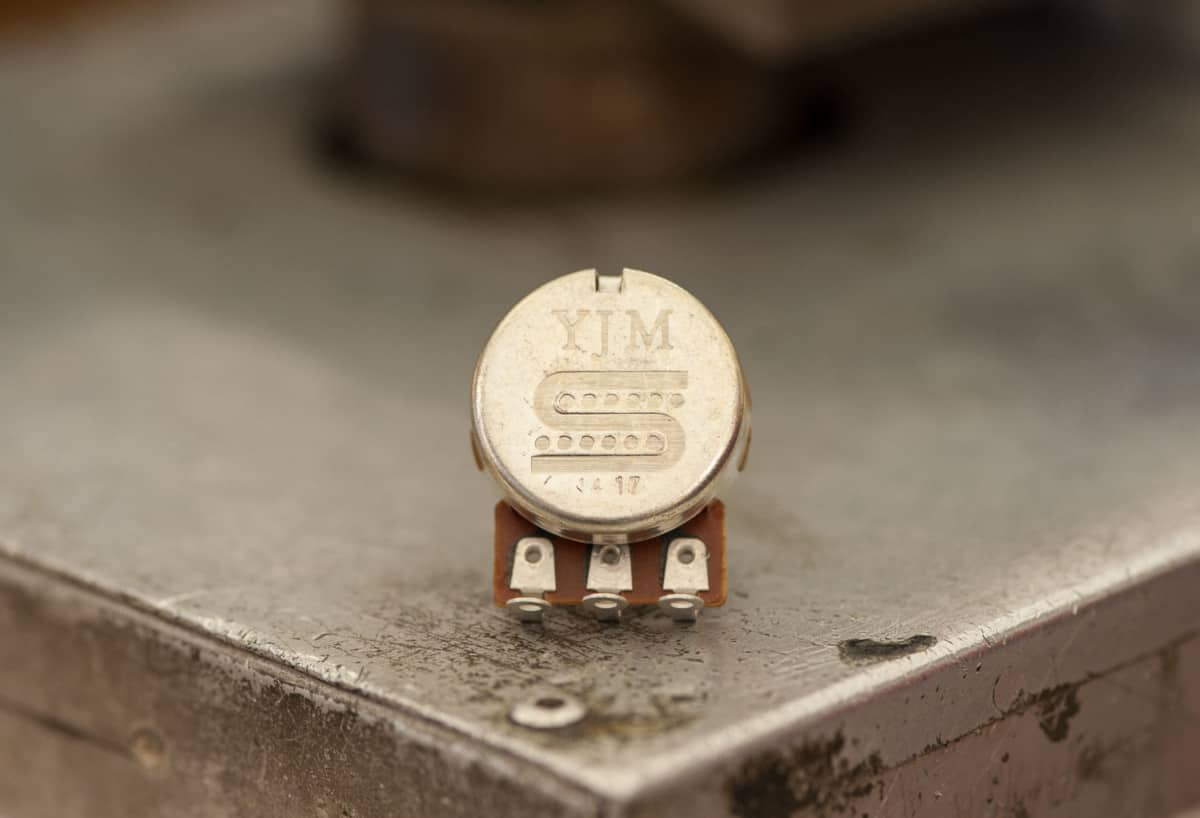

Yngwie exigiu um pot com ação tão rápida e suave que pudesse acompanhar sua técnica fulminante. Então, começamos a trabalhar, adicionando lubrificante de viscosidade mínima à nossa construção de potenciômetro padrão. Funcionou perfeitamente, criando um dos pots mais fáceis e suaves do mercado.
Embora perfeitos para Yngwie, guitarristas de todos os estilos e gêneros adotaram os YJM Speed Pots, o que nos leva a oferecê-los em várias configurações. Então, se você quer a qualidade Seymour Duncan em um pot projetado para controle rápido, recomendamos experimentar os YJM Speed Pots por si mesmo.
Conclusão
Ufa! É muita informação! Depois de tudo isso, apostamos que você não olha mais para os pots da sua guitarra da mesma maneira.
Desde determinar o desempenho dos captadores até como eles se sentem em sua mão, há muito o que pensar ao encontrar os perfeitos. Mas o legal é que não existe um pot errado para sua guitarra (fora do que não encaixa, é claro). Existem apenas alguns que você vai preferir a outros. Portanto, não tenha medo de experimentar diferentes valores, opções de chaveamento e tipos de construção. Você pode descobrir que adora algo um pouco fora do normal.
Se você tiver alguma outra dúvida sobre potenciômetros ou fiação, não hesite em entrar em contato pelo telefone (805) 716-6747 ou por e-mail. Além disso, não se esqueça de acessar o blog Seymour Duncan! Há uma tonelada de informações detalhadas sobre todos os nossos diferentes designs, tutoriais, demonstrações de timbres e muito mais.
